智利8.8级地震灾后应急遥感与灾害损失初步评估

一、应急工作情况

    2010年02月27日14时34分(当地时间凌晨2时34分)智利中南部城市康塞普西翁(Concepción)附近发生8.8级地震,震中位置为南纬35.8 度,西经72.7度。,预期地震将造成一定的房屋建筑倒塌和人员伤亡。地震发生后,根据局应急救援司的通知,中国地震局地震应急遥感技术协调组和地震预测研究所迅速开展了震后遥感分析处理和灾害损失评估工作。

    通过对该地震的地震构造环境分布特征、地震影响场分布和灾区人口分布和房屋建筑物特点等的初步分析判断,此次地震虽然震级较大,但由于地震震源深度相对较深、地震影响场长轴分布方向与灾区海岸线方向平行,因此,陆地上地震烈度(MMI)只有VIII度,但面积分布教大。本地人口分布密度较低,初步分析判断地震造成的房屋建筑倒塌、直接经济损失和人员伤亡将远低于2010年海地7级地震。估计本次地震造成的实际死亡人数达数百人~数千人左右,地震造成的直接经济损失约为100亿~300亿美元左右。

    从2月27日下午3时(北京时间)接到通知到目前为止,主要开展如下工作:

1. 迅速确定应急工作方案

    虽然正值周末,2月27日下午3时(北京时间)接到应急工作通知后,中国地震局地震应急遥感技术协调组迅速通知相关人员赶回到地震预测研究所。马上召开了简短的应急工作启动会议。根据初步掌握的地震震情和灾情资料和地震灾害损失快速评估结果,判断此次地震虽然震级大,但经济损失与人员伤亡将远比2010年海地地震小。基于对灾区震情和灾情的基本了解,目前尚不需要启动整个地震应急协调组开展大规模的应急工作,决定由地震预测所承担本次应急工作,并迅速制定了工作方案和任务分工,使得各项工作全面开展。

2. 落实震后灾区遥感数据获取和收集

    根据对地震震情及其地震影响场的基本了解,工作小组迅速启动了"地震应急遥感分析和处理系统"(RSEDAPS for Windows)。由于原系统是针对国内地震应急设计的,系统数据库并没有国外的数据。工作小组迅速收集了相关的资料,使得该系统能够顺利启动,快速进行了灾区的地震烈度分布估计和数据紧急获取需求建议书的创建。

    由于本次地震灾区人口密度低,且农业人口比例较低(全国平均为13.1%,2008年统计结果),因此主要人口集中在城镇,而地震烈度VIII区比较大,根据USGS的估计,在陆地上的区域,VIII区长约500公里,宽约110公里,面积超过5万平方公里。因此,我们制定了应急期首先获取VIII区的人口数量比较高的城镇的高分辨率高分辨率遥感数据、再逐步扩大数据获取范围,同时尽可能联系多种数据源的方案。

    根据方案,我们向在轨运行的主要高分卫星遥感供应商进行了联系,目前拟订购GeoEye高分卫星遥感数据。截止目前(2010年2月28日凌晨2点,当地时间下午2点)为止,尚未查阅到已有卫星遥感数据获取。根据我们的初步估计,高分辨率光学卫星遥感数据主要获取时间将主要开始于北京时间28日晚上(当地时间上午),而最快拿到可用遥感数据将在3月日或更晚时间。

3. 收集地震灾区各种相关资料

    为配合应急遥感分析处理工作,对灾区的地震震情、灾情、社情和民情等资料进行收集,并进行了初步的分析。

4. 开展遥感数据分析处理工作

    目前正在开展灾区震前遥感资料的收集与处理。准备专题遥感图的制作等。

5. 分析和评估地震灾害损失

    通过对震前遥感资料的分析、对汇集的地震震情和灾情信息收集整理、分析和评估等工作,对智利8.8级地震造成的人员死亡进行了初步的评估。

    相关工作仍在进行中。

二、地震基本概况

    2010年02月27日14时34分(当地时间凌晨2时34分)智利中南部城市康塞普西翁(Concepción)附近发生8.8级地震,震中位置为南纬35.846 度,西经72.719度。震源深度35km (据USGS)。地震震中在智利中南部的海岸附近,位于智利Chillan北北西100公里,Talca南西西105 km和Concepcion北北东115 km处,距离智利首都圣地亚哥(SANTIAGO) 325 km(图1)。

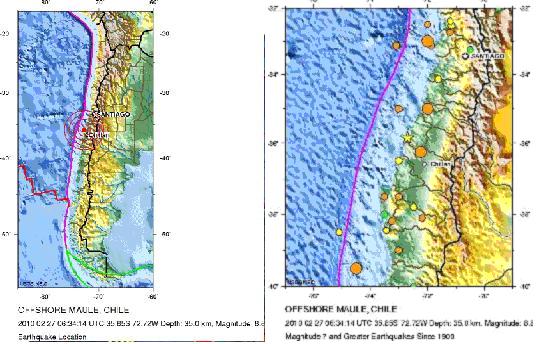

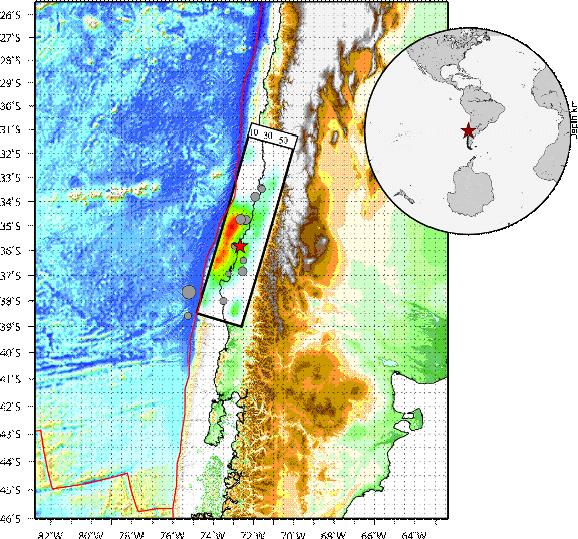

图1 智利8.8级地震震中位置图(据USGS)



三、社会经济概况

1. 智利行政区划

    智利位于南美西海岸,濒临南太平洋。国土呈狭长的形状。共分为15个行政区域,



如图2和表1所示。

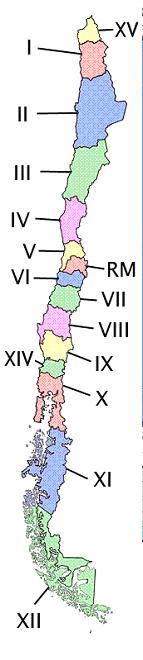

图2 智利行政区划图

表1 2002年智利行政区划表


编号

名称

西班牙名称

首府

XV

阿里卡和帕里纳科塔大区

Región de Arica y Parinacota

阿里卡

I

塔拉帕卡大区

Región de Tarapacá

伊基克

II

安托法加斯塔大区

Región de Antofagasta

安托法加斯塔

III

阿塔卡马大区

Región de Atacama

科皮亚波

IV

科金博大区

Región de Coquimbo

拉塞雷纳

V

瓦尔帕莱索大区

Región de Valparaíso

瓦尔帕莱索

VI

奥伊金斯将军解放者大区

Región del Libertador General Bernardo O'Higgins

兰卡瓜

VII

马乌莱大区

Región del Maule

塔尔卡

VIII

比奥比奥大区

Región del Bío-Bío

康赛普西翁

IX

阿劳卡尼亚大区

Región de la Araucanía

特木科

XIV

河大区

Región de Los Ríos

瓦尔迪维亚

X

湖大区

Región de Los Lagos

蒙特港

XI

伊瓦涅斯将军的艾森大区

Región Aysen del General Carlos Ibáñez del Campo

科伊艾克

XII

麦哲伦-智利南极大区

Región de Magallanes y de la Antártica Chilena

蓬塔阿雷纳斯

RM

圣地亚哥首都大区

Región Metropolitana de Santiago

圣地亚哥


  2. 智利人口及其分布

    智利总人口约1660万(2009年7月),以白美洲印第安人(95.4%)为主,其次为马普切(4%),其他土著群体只占0.6%。2002年GDP约672亿美元(当年价),2009年1504亿美元(当年价),2009年人均GDP约6300美元。城镇人口占总人口的88%(2008),是一个经济相对发展,城市化水平相对高的发展中国家,房屋建筑质量和抗震性能相对较好。表2列出了个行政区的人口数据(2002年统计资料)。

  表2 2002年智利行政区划人口统计信息


大区和省名

2002年人口

/

面积(/km2)

主要城市

主要城市2002年人口/

第十五大区-阿里卡和帕里纳科塔大区(Aricay Parinacota,2007. 6.18分自第一大区)

189,644

16,873

阿里卡 Arica

185,268

第一大区-塔拉帕卡大区 Tarapacá

238,950

42,226

伊基克 Iquique

216,419

第二大区-安托法加斯塔大区 Antofagasta

493,984

126,049

安托法加斯塔 Antofagasta

296,905

第三大区-阿塔卡马大区 Atacama

254,336

75,176

科皮亚波 Copiapó

129,091

第四大区-科金博大区 Coquimbo

603,210

40,580

拉塞雷纳 La Serena

160,148

第五大区-瓦尔帕莱索大区Valparaíso

1,539,852

16,396

瓦尔帕莱索 Valparaíso

275,982

第六大区-奥伊金斯将军解放者大区
Libertador G.B. O'Higgins

780,627

16,387

兰卡瓜 Rancagua

214,344

第七大区-马乌莱大区 Maule

908,097

30,296

塔尔卡 Talca

201,797

第八大区-比奥比奥大区 Bío-Bío

1,861,562

37,063

康塞普西翁 Concepción

216,061

第九大区-阿劳卡尼亚大区 Araucania

869,535

31,842

特木科 Temuco

245,347











第十大区-湖大区 Los Lagos

716,739

48,583

蒙特港 Puerto Montt

175,938

第十一大区-伊瓦涅斯将军的艾森大区
Aisén del General Carlos Ibánez del Campo

91,492

108,494

科伊艾科 Coihaique



第十二大区-麦哲伦-智利南极大区
 Magallanes y de la Antártica Chilena

150,826

132,297

蓬图阿雷纳斯 Punta Arenas

119,496

圣地亚哥首都 Región Metropolitana

6,061,185

15,403

圣地亚哥 Santiago

200,792*

合计

15,116,435

756,096








1. 余震分布情况

    本次地震发生后,截止2010年2月28日8时(北京时间,当地时间2月27日20时),已经发生了72次4级以上的余震。其中6级级以上余震6次、5级以上余震67次,最大余震为6.9级。图5给出了余震的分布情况。图6为余震时间序列图。目前大部分余震的震源定位于深度35公里处。

由于本次主震的震源深度达到30多公里,地表破裂的情况不是很清楚。

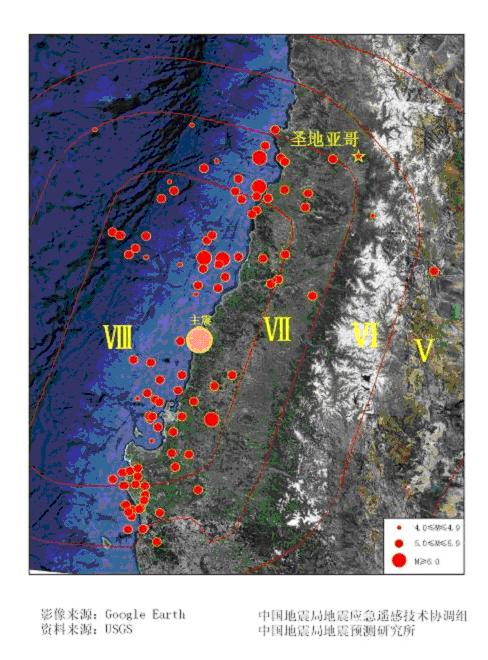

图5 智利8.8级地震及其余震分布(资料主要来源于USGS)

2. 震源机制解释

    图7给出了本次智利主震的震源机制图(根据USGS)。表明本次地震序列的主震破裂面走向q为北东东,断层破裂面倾角为25度,断层错动方向为下盘向南东东错动,表明地震破裂以逆冲为主,略兼右旋走滑。震源深度显示地震为浅源地震。

 USGS Centroid Moment Tensor Solution

 10/02/27 06:34:09.75

 BIO-BIO, CHILE

 Epicenter: -35.988  -72.782

 MW 8.6



 USGS CENTROID MOMENT TENSOR

 10/02/27 06:35:27.29

 Centroid:  -35.757  -72.389

 Depth  36         No. of sta:189

 Moment Tensor;   Scale 10**21 Nm

   Mrr= 7.40       Mtt=-0.53

   Mpp=-6.87       Mrt= 0.06

   Mrp=-5.95       Mtp=-0.76

  Principal axes:

   T  Val=  9.57  Plg=69  Azm= 84

   N       -0.48       3      183

   P       -9.08      19      274



 Best Double Couple:Mo=9.3*10**21

  NP1:Strike= 11 Dip=25 Slip=  98

  NP2:       182     65        86

                                                    ----###

          --------######---

        ---------#########---

      ----------############---

    -----------##############----

   ------------###############----

   -----------################----

  --   -------#################----

  -- P -------#######   #######----

  --   -------####### T #######----

  ------------#######   #######----

  ------------################-----

   -----------###############-----

   -----------###############-----

    -----------#############-----

      ---------###########-----

        --------########-----

          -------####------

               ###----

图7 智利8.8级地震震源机制解(据USGS)

3. 震源破裂特征

震源破裂过程模拟结果如图8(a)和(b)所示。表明此次地震在断层面上的滑动分布整体上是西边滑动量较东边的滑动量大,最大的滑动量为7.5米。主体破裂两侧滑动量较迅速衰减。主破裂大约长336km,起始破裂点的深度为35km,图中可见破裂是从下向上扩展的。图8(a)显示破裂在两边衰减程度大致相当,略向东北方向衰减缓慢。图中等值线是随时间(秒)的破裂动画。

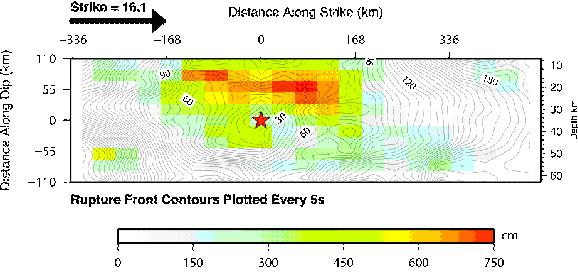

图8(a)地震断层面上滑动分布(据USGS)

图中分别给出了有限断层模型的地表投影(下)和三维示意图(上)。



图8(b) 地震断层滑动分布投影(据USGS)

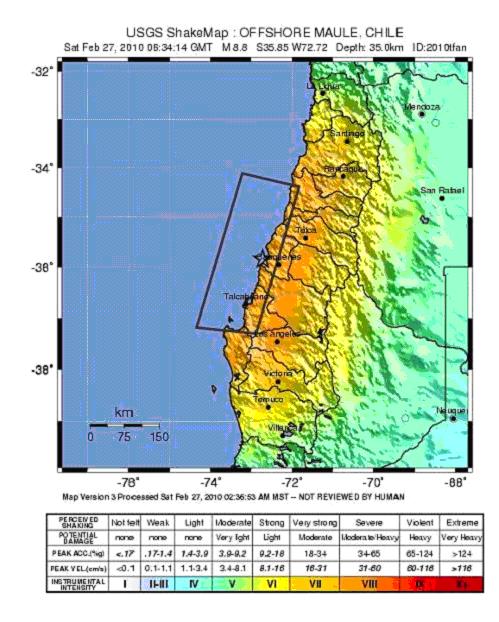

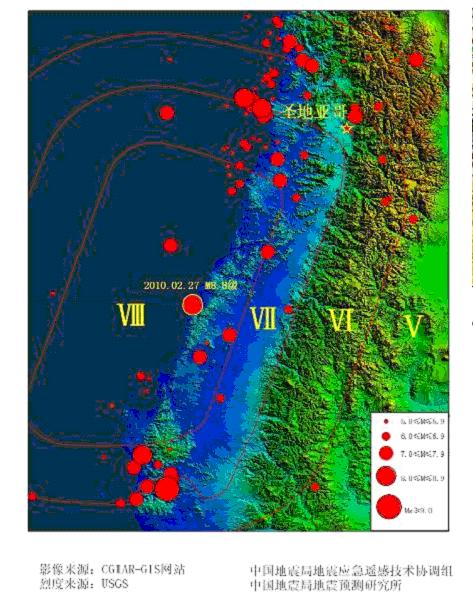

 图9(a)是USGS发布的Shakemap图,图9(b)是根据USGS的智利地震烈度分布图重新绘制而成的。本次地震在智利陆地上的地震烈度最高为 VIII度,且面积较大。表明本次地震的高烈度区范围较大。灾区地震破坏程度达到中等破坏。

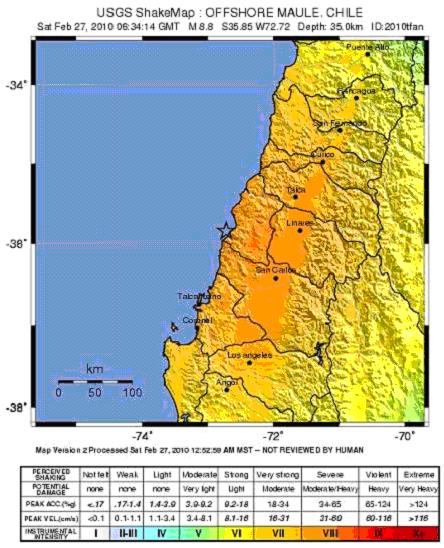

图9(a) 智利地震Shakemap图(据USGS)

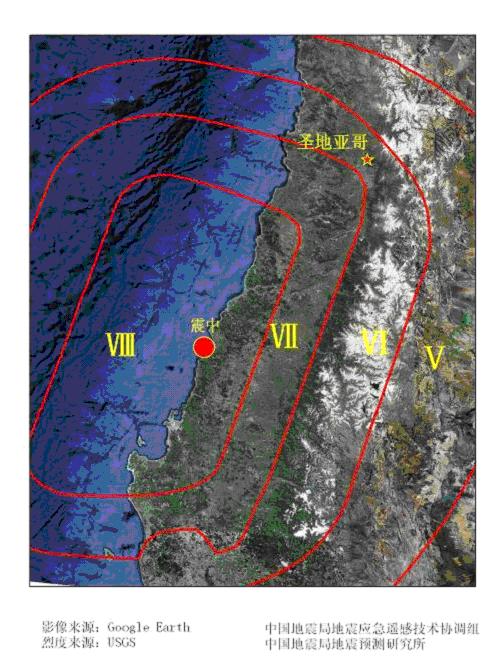

图9(b) 2010年02月27日(当地时间)智利8.8级地震烈度(MMI)分布图

(根据USGS结果重新绘制)

    智利8.8级地震发生于Nazca和南美构造板块之间的边界带。两板块每年以80 mm 的速度收敛。地震发生于板块接触界面的逆断层带上(图10)。西侧Nazca板块向东移动插入南美板块之下。



图10 智利8.8级地震所处的地震构造环境(据USGS)

     智利沿岸历史上曾发生多次大地震(图11)。1973以来有13次7.0级以上地震发生。如1960年5月发生了世界上过去200多年以来最大的9.5级大地震,该地震位于2月27日8.8级地震以南230公里,地震估计造成了1600人死亡,1960年地震所引发的海啸造成日本、菲律宾、夏威夷地区约200人死亡. 2月27日8.8级地震以北大约870公里曾发生1922年11月8.5级大地震,造成数百人死亡,并引发9米高的海啸。

    预期该地震将引发大量的强余震。



图11  智利地震周边历史地震分布图

    根据目前所掌握的地震震情和灾情资料以及遥感信息源情况,工作组确定了地震灾区范围和遥感影像获取方案和范围,数据获取方案见数据获取建议书。

    根据与各个卫星获取单位、公司的联系情况,结合灾区实际情况,以及当前正值周末的情形,估计卫星遥感数据获取时间最早在2月28日上午(当地时间),工作组拿到数据的时间预计最早在3月1日或更晚。

八、地震灾害分析与损失评估

    根据初步掌握的遥感影像数据和其它资料,本次地震将造成严重灾害损失。在缺少足够资料的情况下,我们依靠震前遥感资料,部分了解的震情、地震烈度和灾情等资料,在分析灾区结构类型特点和抗震能力的基础上,对此次地震的损失进行了初步的预测评估。

1. 灾区城市分布

    灾区涉及的主要城市及其人口分布如表3所示。图12~16为典型城市震前遥感影像图(均来自Googleearth)。



表3 灾区涉及的主要城市及其人口分布


地震烈度区(/MMI)

城市名

人口

Constitucion

38000

Tome

47000

Parral

27000

Longavi

6000

San Carlos

32000

Bulnes

13000

Talcahuano

253000

Talca

197000

Concepcion

215000

Rancagua

213000

Vina causino

510000

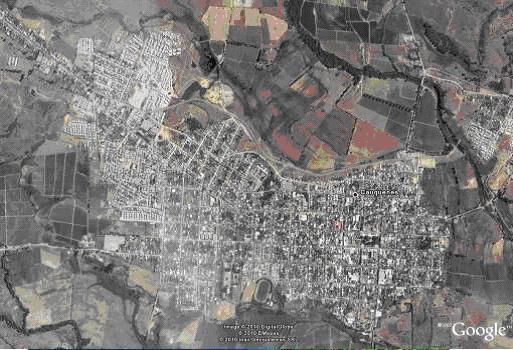

图12(a) VIII度区Cauquenes城区遥感影像图(全图)

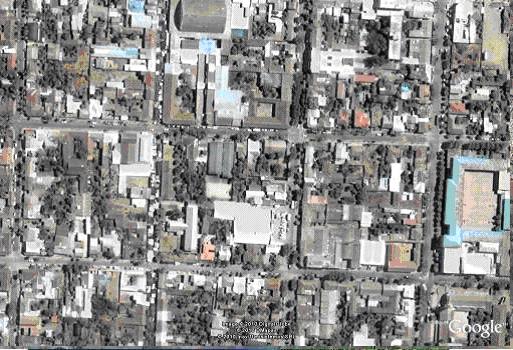

图12(b) VIII度区Cauquenes城区遥感影像图(局部一)



图12(c) VIII度区Cauquenes城区遥感影像图(局部二)



图13(a) VIII度区Constitucion城区遥感影像图(全图)



图13(b) VIII度区Constitucion城区遥感影像图(局部一)



图13(c) VIII度区Constitucion城区遥感影像图(局部二)

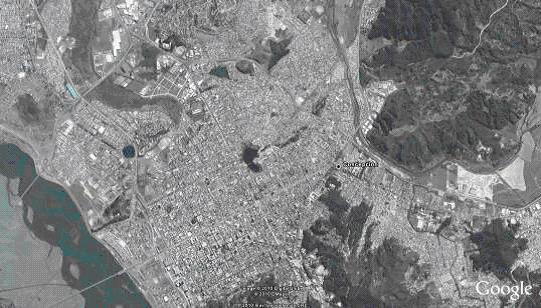

图14(a)  VII度区Concepcion城区遥感影像图(全图)

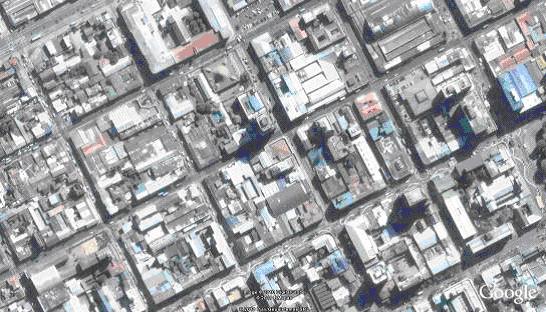

图14(b)  VII度区Concepcion城区遥感影像图(局部一)

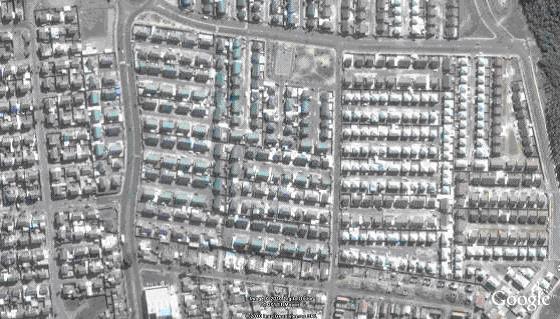

图14(c)  VII度区Concepcion城区遥感影像图(局部二)

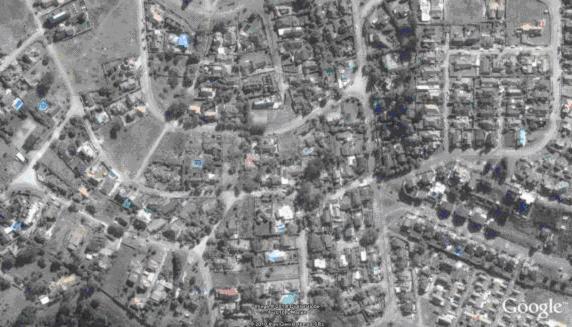

图14(d)  VII度区Concepcion城区遥感影像图(局部三)

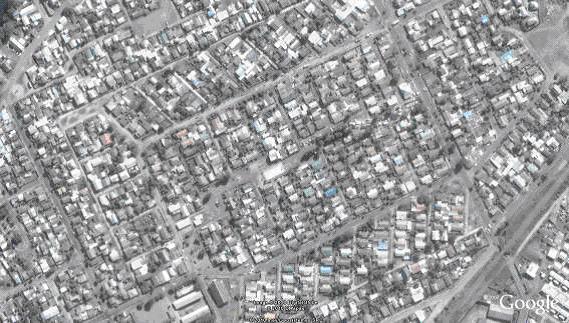

图14(d)  VII度区Concepcion城区遥感影像图(局部四)

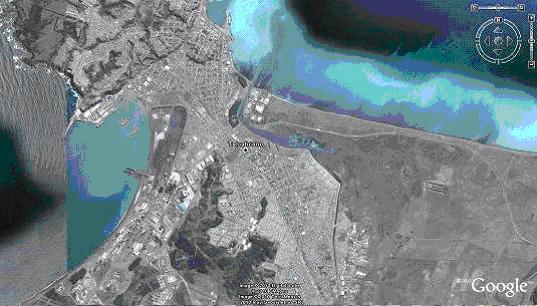

图15(a)  VII度区Talcahuano城区遥感影像图(全图)

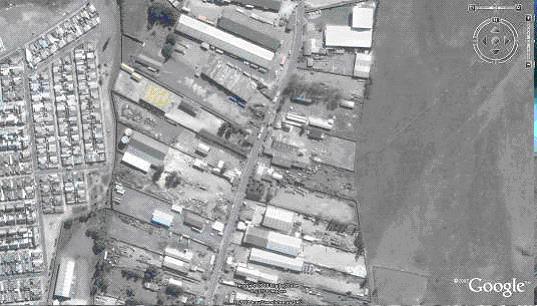

图15(b)  VII度区Talcahuano城区遥感影像图(局部一,工业厂房)

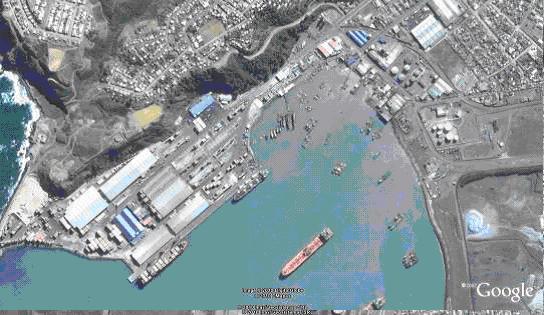

图15(c)  VII度区Talcahuano城区遥感影像图(局部二,工业构筑物等)

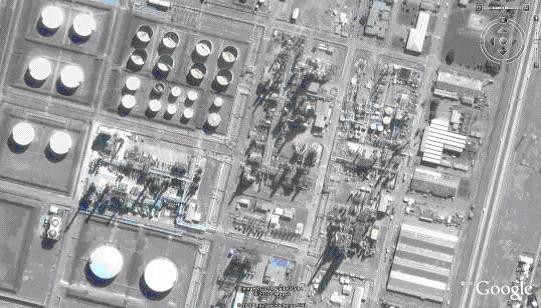

图15(d)  VII度区Talcahuano城区遥感影像图(局部三,电厂等)

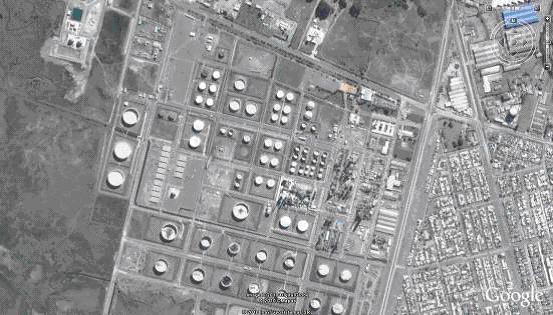

图15(e)  VII度区Talcahuano城区遥感影像图(局部三,电厂等)

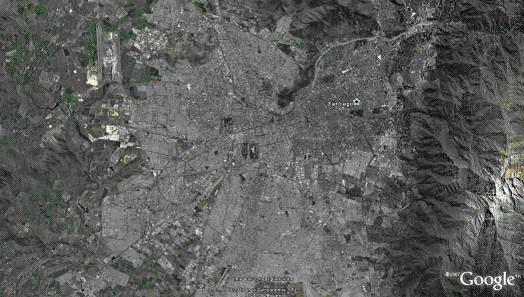

图16(a)  VI度区首都santiago城区遥感影像图(全图)

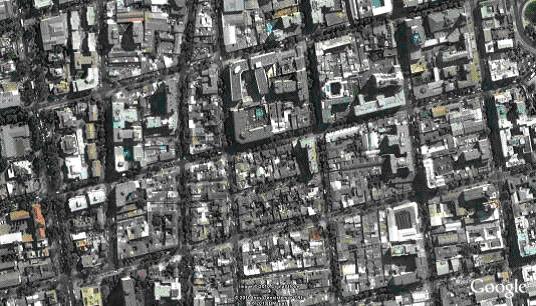

图16(b)  VI度区首都santiago城区遥感影像图(局部一,多层砌体)

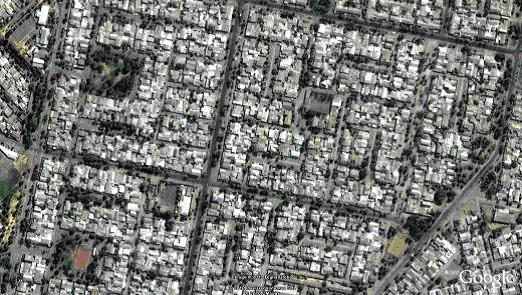

图16(c)  VI度区首都santiago城区遥感影像图(局部二,一般房屋)

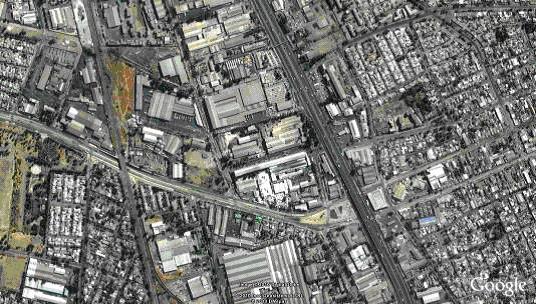

图16(d)  VI度区首都santiago城区遥感影像图(局部三,工业厂房)

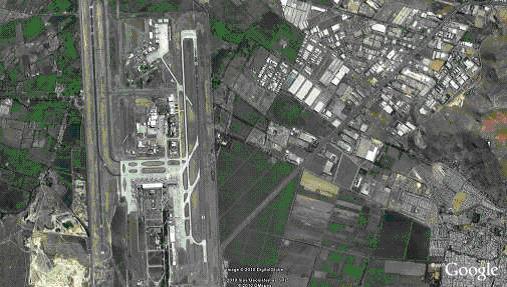

图16(e)  VI度区首都santiago城区遥感影像图(局部四,机场)

2. 灾区房屋结构特点

    卫星遥感照片显示灾区(VI度及以上地区)主要位于山区和海岸地带。人口主要集中在城镇,城市房屋主要为多层砌体、框架结构房屋和1-3层的一般住宅房屋。大多数房屋建筑物总体表现良好,抗震性能比较好。图17~22为此次地震造成的房屋破坏照片。

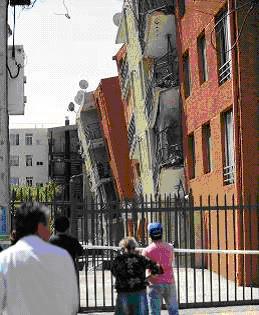

图17  智利首都圣地亚哥,一座建筑物在地震中严重倾斜(照片来源网易)

图18  智利城市瓦尔帕莱索,地震中遭严重损毁的建筑物(照片来源网易)

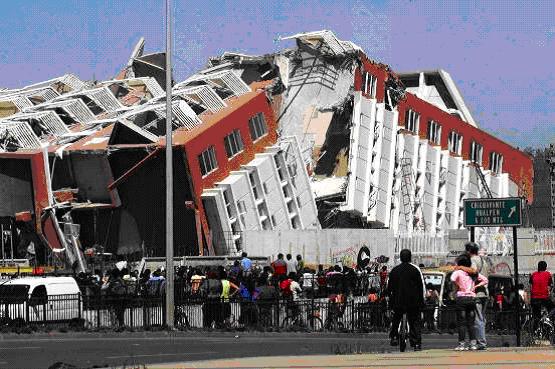

图19  智利城市康赛普西翁(Concepcion),一座建筑物在地震中完全倒塌,该城距离此次地震震中较近。(照片来源网易)

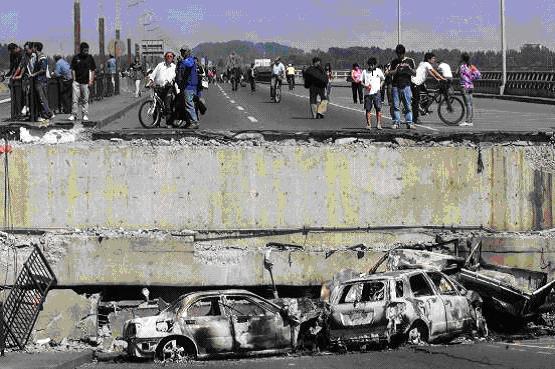

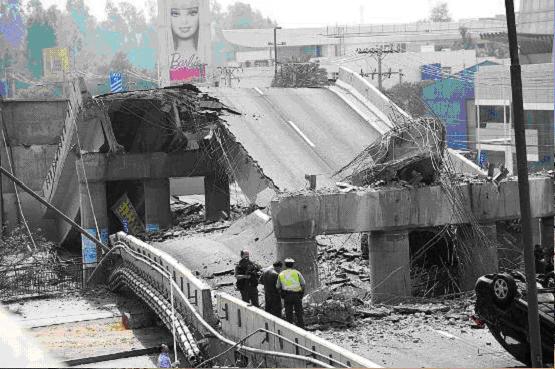

图20  智利首都圣地亚哥,一座大桥在地震中崩塌。(照片来源网易)

图21  距离智利首都圣地亚哥180公里处的Camarico,一座公路大桥在地震中崩塌。(照片来源网易)

图22  智利城市康赛普西翁(Concepcion),被损毁的公路。(照片来源网易)

 3. 灾区地震灾害损失估计

    我们根据震前高分辨率遥感影像提供的信息,以及对灾区地震震情、灾情等的初步分析判断,采用宏观地震损失快速评估方法对地震造成的人员死亡进行了评估。评估所依据的地震烈度区依据USGS所做的结果,地震易损性依据我国地震重点监视防御区确定工作所统计的结果。表4给出的地震造成的人员死亡数估计结果。计算结果表明,死亡人数估计结果为950~4400人左右,地震造成的直接经济损失为113亿美元左右。考虑到估计模型、数据等的不确定性,预计实际死亡人数为数百~数千人,直接经济损失为100亿~300亿美元。

 表4 智利8.8级地震造成的损失估计结果




合计

灾区人口(千人)

7020

2000

1080

10100

人员死亡人数(人,按模型一)

285

818

3262

4365

人员死亡人数(人,按模型二)

194

252

509

954

直接经济损失(亿美元)

12.7

25.5

74.8

113.0


九、工作情况

    参与本次地震阶段应急遥感工作的人员包括王晓青、窦爱霞、董彦芳、丁香、郑友华、袁小祥等。
